Проветриватель Вентс ТвинФреш РА-50

Проветриватель Вентс ТвинФреш РА-50

6,187.00

С выносным блоком управления, Производительность до 50 м3круглый канал

Артикул: 100611010100 Категории: ,

Описание

Проветриватель ТвинФреш Вентс РА-50 предназначен для организации вентиляции отдельной комнаты квартиры, дома и др. Является наиболее экономичным и простым решением.

Технические характеристики

Параметр Величина
Напряжение, В

230
Максимальная мощность, Вт

1,4-3
Производительность в реверсивном режиме, м3

25

Производительность в режиме вытяжки или приток, м3 50
Скорость вращения, мин-1

570-1100
Уровень шума на расстоянии 3 м, дБ(А)

22-29
Защита, класс

IP 24

Габаритные размеры

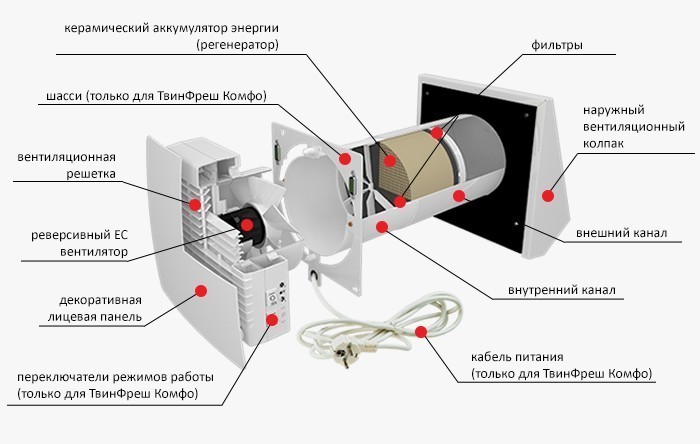

Конструкция проветривателя

Проветриватель состоит из двух решеток, вентилятора, фильтров, телескопического канала из металла и рекуператора. Устройство встраивается в стену комнаты, которая выходит наружу.

Для притока или вытяжки воздуха используется осевой вентилятор с возможностью реверса, т.е. изменения направления вращения крыльчатки. У данного вентилятора очень низкое энергопотребление – не больше 3 Вт. Питание осуществляется от 12 В, что в принципе безопасно для использования даже в детских. Для преобразования стандартного 220 В в 12 В используется блок питания, который входит в поставку.

Рекуператор служит для передачи тепла от вытяжного воздуха приточному. В данном проветриватели его эффективность очень высока – до 91%. Изготовлен он из керамики, имеет очень большую площадь, контактирующую с воздухом.

Фильтрация предназначена для предотвращения попадания частиц пыли, пыльцы и других загрязнения в комнату, а также для защиты от загрязнения самого проветривателя.

Вентилятор спрятан в телескопическом канале. Длину его можно отрегулировать в диапазоне от 250 мм до 475 мм. Снаружи канал заизолирован для предотвращения теплопотерь и образования конденсата.

Как это работает

Проветриватель может работать в следующих режимах:

  • реверсивный режим с регенерацией тепла. Реверс происходит каждые 70 секунд
  • вытяжная вентиляция
  • приточная вентиляци

Работа проветривателя в реверсивном режиме происходит следующим образом.

Вентилятор включается в режиме вытяжки, происходит удаление воздуха из помещения. Теплый воздух проходит через рекуператор, нагревает его. Через 70 секунд вентилятор проветривателя останавливается и включается в режиме притока воздуха в помещение.

Свежий воздух с улицы проходит через рекуператор, нагревается, фильтруется и подается в помещение через лицевую решетку.

При монтаже проветривателя интервал переключения можно поменять в диапазоне от 30 до 120 секунд.

Система автоматики

Выносной пульт управления

Система автоматики позволяет проветривателю работать в 4-х режимах:

  1. Режим проветривания (вытяжка или приток) на 1-ой скорости.
  2. Режим проветривания (вытяжка или приток) на 2-ой скорости.
  3. Режим реверсивной работы (регенерации) на 1-ой скорости.
  4. Режим реверсивной работы (регенерации) на 2-ой скорости.

Управление проветривателями осуществляется с помощью панели управления (КВР или КВС) или блока управления и питания (КВР-Т 12 (220/12) или КВС-Т 12 (220/12)).

Блоки управления и питания КВР-Т 12 (220/12) и КВС-Т 12 (220/12) мощностью 12 Вт входят в состав ТвинФреш РА-50, СА1-50и СА-60 и объединяют в одном корпусе панель управления КВР или КВС и трансформатор ТРФ 220/12-12.

Пример системы вентиляции на базе проветривателя ТвинФреш

Пример вентиляции квартиры проветривателями Твинфреш

При создании системы вентиляции на базе проветривателей ТвинФреш «Комфо» в каждой комнате устанавливается по одной установке. В больших помещениях рекомендуется устанавливать два проветривателя. Режим вентиляции для каждой отдельной комнаты можно переключать в соответствии с индивидуальными требованиями.

Воздух перетекает между комнатами через дверные проемы и коридоры, обеспечивая, таким образом, необходимую циркуляцию по всему жилью.

Благодаря системе вентиляции на базе проветривателей ТвинФреш «Комфо» с регенерацией энергии затраты на дополнительные охлаждение или отопление помещений существенно снижаются.

А для организации максимально энергоэффективной вентиляции в доме рекомендуем установить интеллектуальные вентиляторы VENTS iFan в кухне и санузле, которые осуществляют вытяжку воздуха автоматически по срабатыванию датчиков движения и влажности.

Монтаж

Для установки проветривателя необходимо выполнить отверстие в наружной стене.

Схема монтажа в наружную стену приточного клапана

Внешняя часть телескопа проветривателя располагается со стороны улицы и фиксируется дюбелями. Для упрощения установки рекомендуется выдержать зазоры между стеной и трубой порядка 5-10 мм. После этого в отверстие со стороны помещения вставляется внутренняя часть телескопа, фиксируется дюбелями, а зазоры между трубой и стеной заполняются монтажной пеной.

В случае строительства нового жилья, телескопический канал проветривателя рекомендуется монтировать в отверстие в стене после завершения фасадных работ и внутренней отделки помещения. Электрическая проводка для подключения установки выводится таким образом, чтобы попасть в специальную высечку во внутренней части телескопа.

Во вмонтированный в стене канал вставляются внутренние элементы проветривателя: фильтр, керамический блок, вентиляторный узел. Кабель подключается к плате управления при помощи быстроразъемных соединений и проветриватель закрывается пластиковой решеткой со вторым фильтром и декоративной панелью.

Монтаж блока управления и блока трансформатора осуществляется также в подготовленные отверстия в стене.

Внешний вид в разрезе стены

Монтаж в стену толщиной от 250 до 470 мм

Монтаж в тонкую стену

Монтаж в тонкую стену толщиной от 120 до 470 мм

Техническое обслуживание

Необходимо раз в год очищать турбины мягкой сухой щеткой или сжатым воздухом без использования воды. Периодичность очистки фильтров может варьироваться в зависимости от чистоты наружного воздуха, частоты использования проветривателей. Как правило это необходимо делать каждые 3-6 месяцев. Фильтры чистятся пылесосом. При уменьшении производительности проветривателя необходима замена фильтров – 1-2 раза в год.

Гарантия

Производитель гарантирует нормальную работу проветривателя в течение 24 месяцев со дня продажи.

Документация

Руководство пользователя Вентс Твинфреш
